中央空調設備安裝施工方案涉及多個環節和專業技能，以下是一個詳細的施工方案，包括施工準備、施工步驟、施工驗收及注意事項等方面：

一、施工準備

1. 現場勘察與定位

   • 業主、設計師及施工負責人共同到現場進行勘察，根據現場實際情況確定室內機位置、打孔位置等。
   • 對安裝場地的電力、水源等基礎設施進行檢查，確保能夠滿足中央空調的使用需求。

2. 材料與設備準備

   • 根據安裝場地的實際情況，采購所需的空調主機、風管、風口、電纜等材料和設備。
   • 對施工所需的工具和輔助材料進行檢查和準備，確保施工所需材料和設備齊全。

3. 施工隊伍組建與培訓

   • 組建專業的施工隊伍，并對施工人員進行技能和安全培訓。
   • 確保施工人員具備相關的安裝技能和安全意識，能夠按照施工流程和方案進行操作。

二、施工步驟

1. 內外墻打洞

   • 根據現場定位結果，進行內墻和外墻打洞工作。內墻打洞要注意避開房梁鋼筋位置，外墻洞要向外墻側傾斜以防止雨水倒灌。

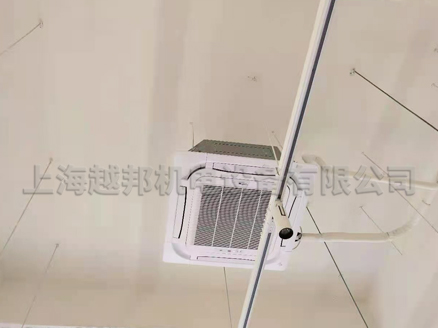

2. 室內機安裝

   • 室內機吊裝至指定位置，并進行固定。確保室內機安裝位置平整、牢固，且與頂面保持一定間距（通常為1公分以上），避免共振。
   • 室內機安裝時需注意水平度，使用水平尺進行檢查。

3. 冷媒銅管安裝

   • 根據設計要求進行冷媒銅管的敷設和連接。銅管與分歧管的連接處進行焊接，確保焊接牢固、無虛焊。
   • 在焊接過程中，應在銅管內沖入氮氣（充氮焊接工藝），避免產生焊接內壁結炭。
   • 焊接完成后，用高壓氮氣進行管內吹灰，保持銅管內清潔。

4. 冷凝水管安裝

   • 冷凝水管從內機接出后至室外或地漏，保持一定坡度（通常大于1%），確保排水順暢。
   • 在每一套冷凝水管上標準位置安裝透氣口，避免排水管道沒有空氣壓力。

5. 風管敷設與連接

   • 根據設計圖紙確定好風管的走向和連接方式，然后進行風管的敷設和連接工作。
   • 確保風管連接牢固、布局合理，滿足空調系統的送風需求。

6. 電纜布線與連接

   • 按照設計要求進行電纜的布線和連接工作。
   • 確保電纜連接牢固、絕緣良好，避免出現安全隱患。

7. 室外機安裝

   • 室外機安裝位置需保持空氣通暢，風扇出風口前方無遮擋物。
   • 室外機安裝時采用膨脹螺絲進行固定，并加裝減震墊以減少震動和噪音。

8. 系統調試與運行測試

   • 在所有設備安裝完成后，進行系統的調試和運行測試。




   • 測試過程中，注意觀察系統的運行狀態和各項參數，確保系統正常運行、溫度達標。

   綜上所述，中央空調設備安裝施工方案涉及多個環節和專業技能，需要嚴格按照施工流程和方案進行操作，并加強安全生產、質量管理和協調配合等方面的保障措施，以確保施工質量和效果。
